この温度＆湿度センサーは、事前に校正されたデジタル出力を提供します。独自の容量性センサー要素が相対湿度を測定し、温度は負の温度係数（NTC）サーミスタによって測定されます。このセンサーは優れた信頼性と長期的な安定性を備えています。ただし、このセンサーは0度以下の温度では動作しないことに注意してください。

https://wiki.seeedstudio.com/ja/Grove-TemperatureAndHumidity_Sensor

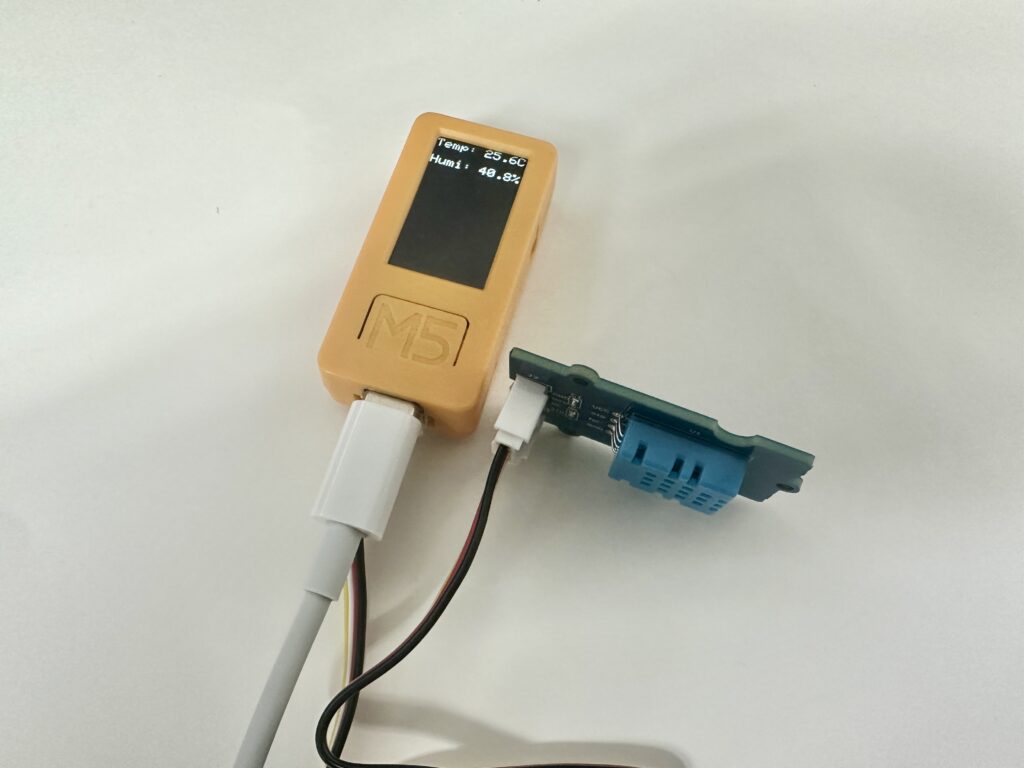

M5StickC Plus2 × Grove 温度＆湿度センサー（DHT11）簡単資料（直挿し）

1) 準備

  • M5StickC Plus2
  • Grove – 温度＆湿度センサー（DHT11）
  • Groveケーブル

2) 接続

  • Grove端子にそのまま挿す（これだけ）
  • 信号線は GPIO32 / GPIO33 側（Groveの2本の信号線）を使います Lang-ship

注意：Grove電源は 5V で、信号入力は基本 3.3Vまで扱い（“動くけど雑にやると事故る”系） Lang-ship

3) センサーの仕様（授業で言う最低限）

4) Arduino IDE：ライブラリ

ライブラリマネージャで入れる：

  • DHTesp（ESP32で楽。これ推奨）

5) 最小サンプルコード（画面表示＋シリアル）

#include <M5Unified.h>
#include <DHTesp.h>

const int DHT_PIN = 33;   // Grove端子
DHTesp dht;

unsigned long lastMs = 0;

void setup() {
  M5.begin();
  M5.Display.setTextSize(2);

  // DHT11として初期化
  dht.setup(DHT_PIN, DHTesp::DHT11);
}

void loop() {
  // DHT11は2秒周期推奨（速すぎると値が壊れる） :contentReference[oaicite:5]{index=5}
  if (millis() - lastMs < 2000) return;
  lastMs = millis();

  TempAndHumidity th = dht.getTempAndHumidity();

  // 取得失敗チェック
  if (isnan(th.temperature) || isnan(th.humidity)) {
    M5.Display.setCursor(0, 0);
    M5.Display.println("DHT ERROR   ");
    return;
  }

  // 画面表示
  M5.Display.setCursor(0, 0);
  M5.Display.printf("Temp: %.1fC \n", th.temperature);
  M5.Display.printf("Humi: %.1f%%\n", th.humidity);

  // シリアル（必要なら）
  Serial.printf("Temp=%.1fC  Humi=%.1f%%\n", th.temperature, th.humidity);
}

6) 動かないときの即チェック（ここだけ）
