棚板（赤）の作成

棚板の基本形

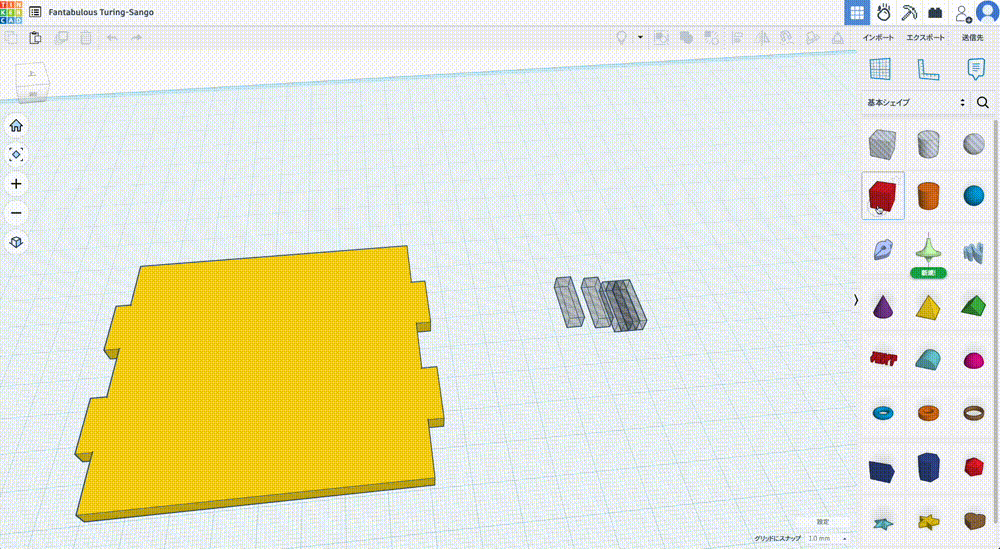

1. Box を新たに配置し、赤色（デフォルト）に設定

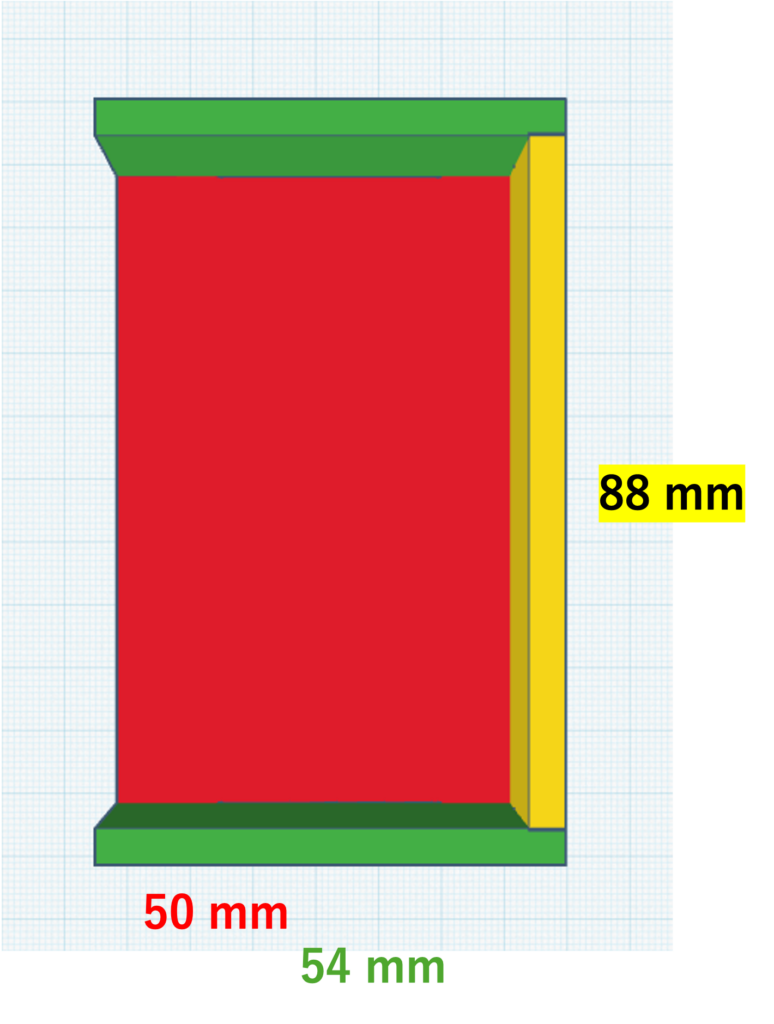

2. サイズ：

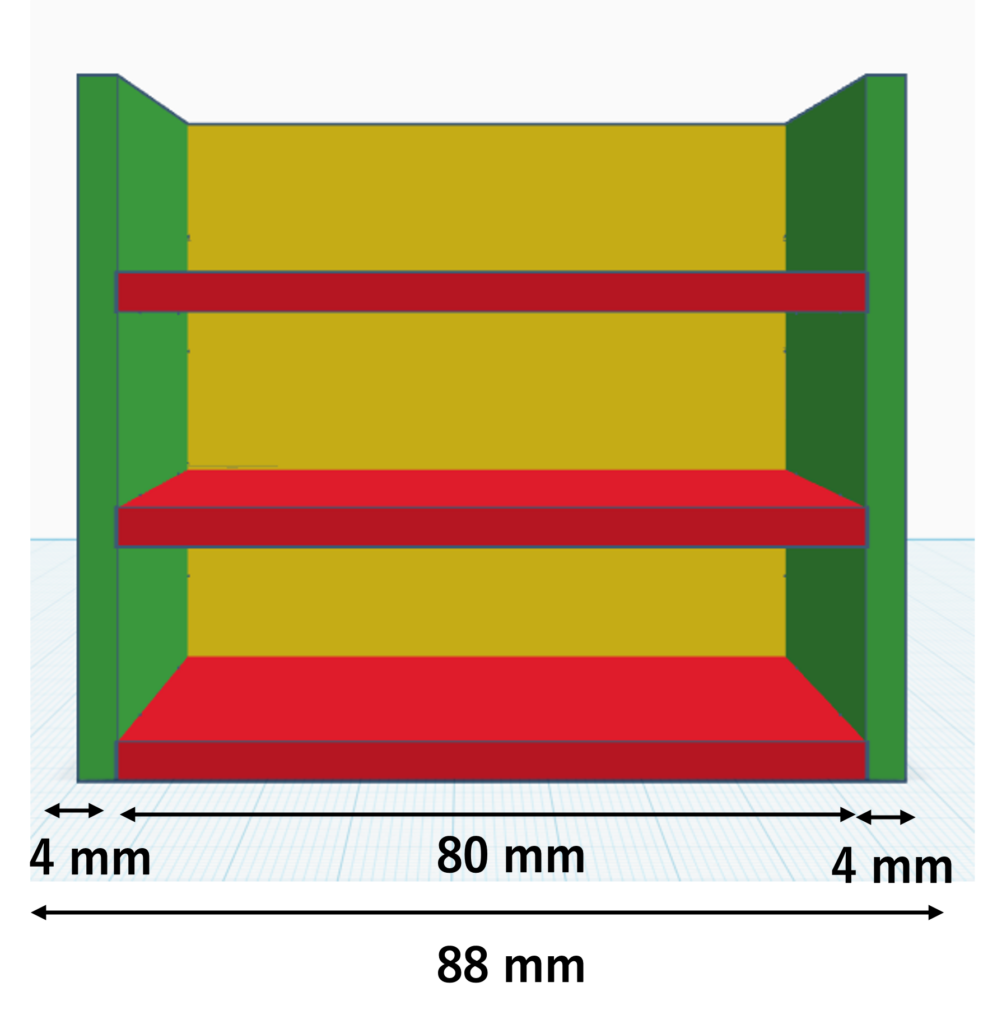

   • X（幅）：88mm（背板と同じ）
   • Y（奥行き）：50mm
   • Z（厚み）：4mm

棚板用の穴（13mm & 9mm）

ここで穴サイズを変えるのは、タブの位置を 15mm の範囲で分割しておくため

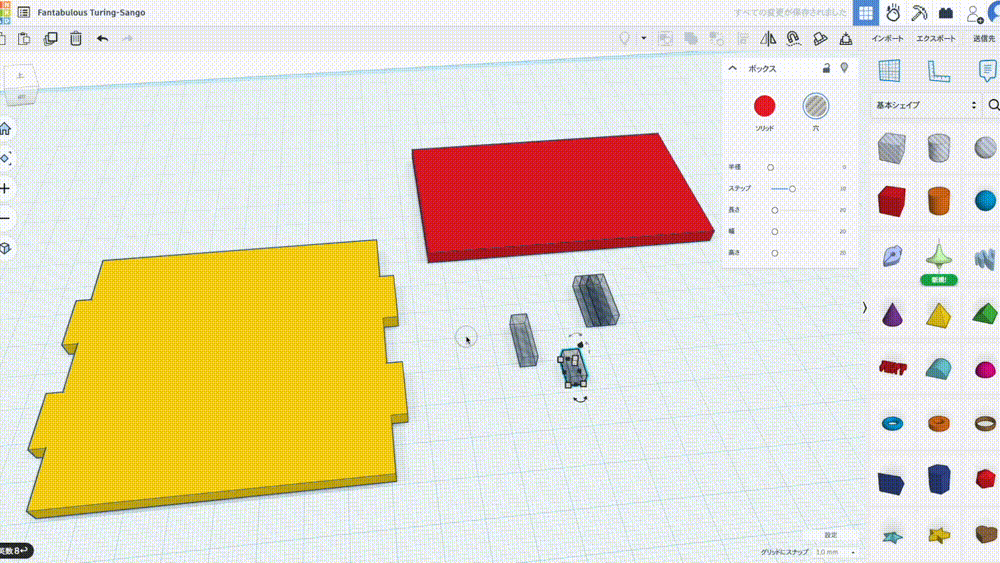

1. 先ほどの 15×4×4mm の穴パーツを複製
2. X（幅）を 13mm に変更 →「13mm穴」
3. 別の穴を作り、X（幅）を 9mm に変更 →「9mm穴」

※ GIF画像は間違えて14と8になっていますが正しくは13と9です

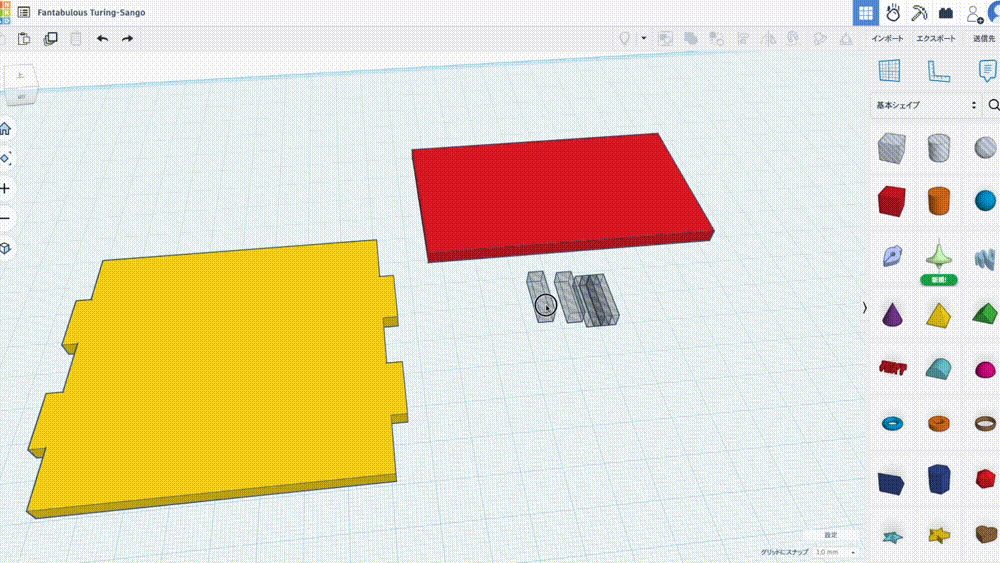

13mm穴の配置

1. 棚板と 13mm穴を選択 → Align
2. 棚板を基準にして
   • 左端
   • 奥側（Y）
     に揃える
3. Ctrl + D で反対側へコピー＆Align で対称配置

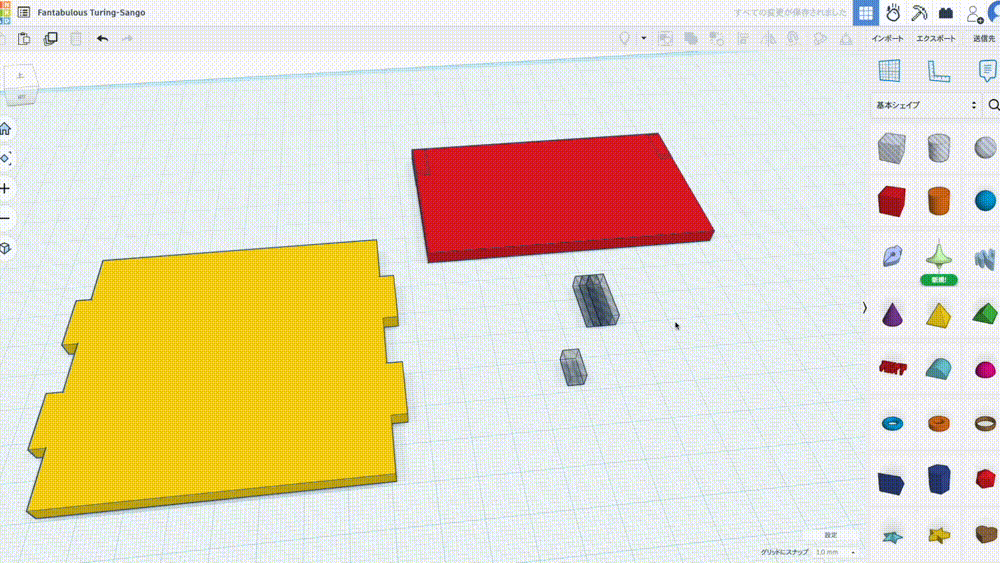

9mm穴の配置

1. 9mm穴と棚板を選択 → Align
2. 棚板を基準に
   • 左端
   • 奥側（背面側）
     に揃える
3. 反対側にも同じようにコピーして配置

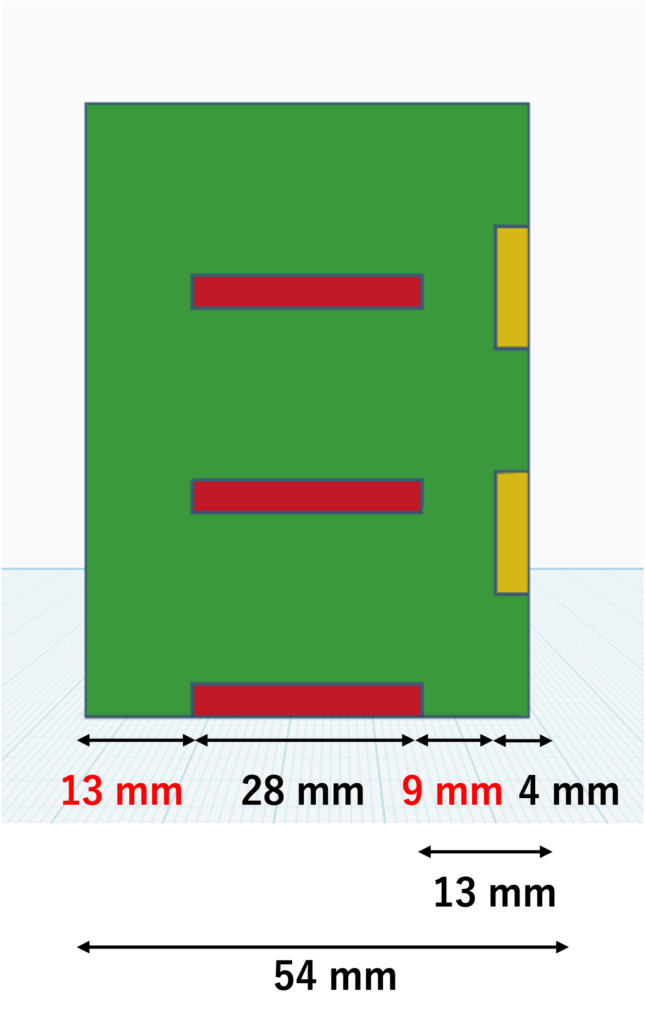

4. 13mm＋9mm＝22mmなので、奥行き54mm-背板の厚み4mm-22mm=28mmのタブができる

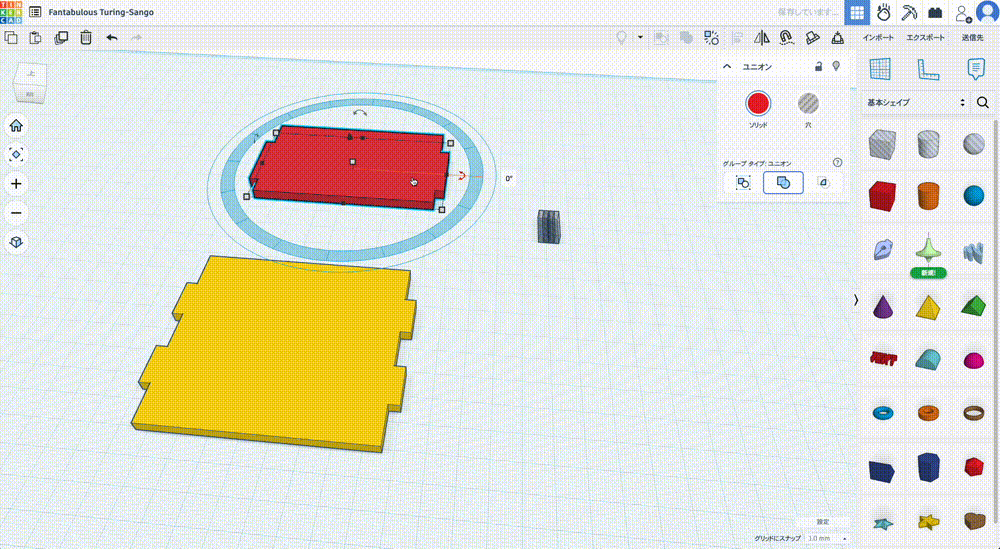

ユニオングループ化

• 棚板（赤）と4つの穴をすべて選択 → ユニオングループ
• タブ穴がくり抜かれた棚板が完成


あとはコピペで合計3枚作成し、並べておきましょう。
