このページのゴール

レーザーカッターを活用して小さな棚を作る

今日のねらい

• Tinkercad を使って、タブ（凸）とスロット（凹）を使った差し込み式ジョイント構造の基本を理解する。
• 4mm厚の素材に合わせて、棚パーツ（背板・棚板・側板）の寸法を自分で設計できるようになる。
• 設計したモデルをレーザーカット用の2Dレイアウトに並べ、SVG形式で書き出して xTool P2 に読み込めるようになる。

今日使うツール・素材

• ソフトウェア
  • Tinkercad（ブラウザ）
  • xTool Studio（xTool P2用ソフト）
• ハードウェア
  • xTool P2（CO₂レーザー）
• 素材
  • 4mm厚 MDF

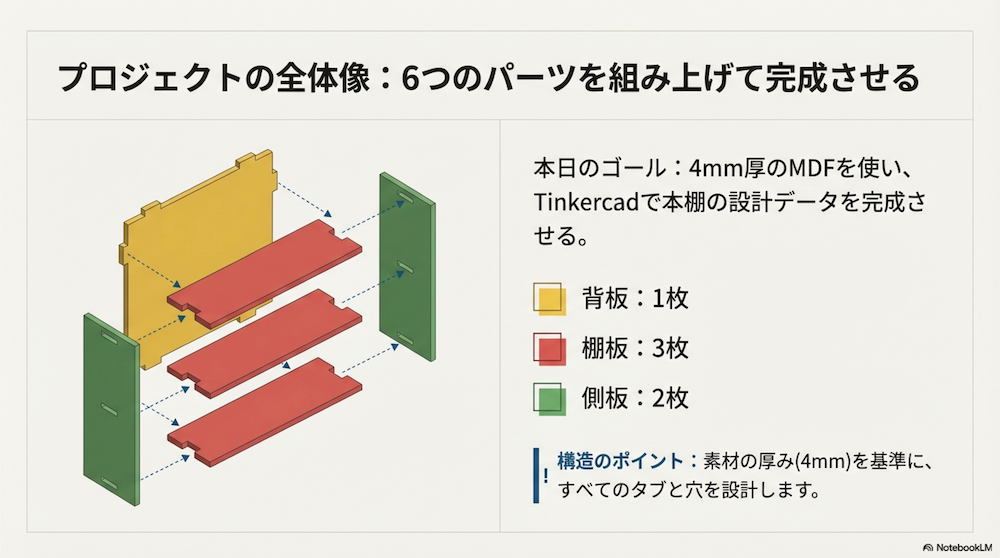

プロジェクトの全体像

• 作るもの：
  • 背板 1枚
  • 棚板 3枚
  • 側板 2枚

• 構造のポイント：
  • 素材の厚み 4mm を前提に、タブと穴の位置をすべて 4mm 単位で設計する。
  • 棚板と背板のタブ位置が完全に一致していること。
  • 基本タブサイズ：幅 15mm、奥行き（厚み） 4mm。

なぜ「タブ＆スロット（凹凸）」を作るの？
ただの板を接着剤で貼り合わせるだけでは、強度が弱くすぐに壊れてしまいます。

• 強度アップ：
  • 凹凸を噛み合わせることで、接触面積が増えて頑丈になります。
• 位置決め：
  • 組み立てる時に「ここにはまる」と場所が決まるので、歪まずに直角に組めます。

この方式を覚えておくと、大抵のデバイス筐体をサクッと自作できます。
