 * M5StickC Plus2 UDP Receiver
 * 解説:
 * - MQTTの代わりに UDP (ポート8000) を監視します。
 * - PCから送られてくるブロードキャストパケット("r,g,b")を受け取ります。
 * - UDPは接続手続きが不要なため、ループ処理が高速です。
 */

// --- 必要なライブラリの読み込み ---
#include <M5Unified.h>          // M5StickC Plus2の画面や電源、ボタン管理用ライブラリ
#include <WiFi.h>               // ESP32でWi-Fi接続を行うための標準ライブラリ
#include <WiFiUdp.h>            // UDP通信（高速な投げっぱなし通信）を行うためのライブラリ
#include <Adafruit_NeoPixel.h>  // LEDテープ（NeoPixel/WS2812B）を制御するライブラリ

// ======= Wi-Fi設定 =======
// 接続するWi-FiのSSID（名前）を設定します
const char* WIFI_SSID = "YOUR_SSID";
// 接続するWi-Fiのパスワードを設定します
const char* WIFI_PASS = "YOUR_PASS";

// ======= UDP設定 =======
// UDP通信を管理するオブジェクトを作成します
WiFiUDP udp;
// 待ち受けるポート番号（送信側のbridge.jsで設定した8000と合わせる必要があります）
const int LOCAL_PORT = 8000;
// 受信したデータ（文字列）を一時的に保存しておくための配列（バッファ）
char packetBuffer[255];

// ======= NeoPixel (LED) 設定 =======
// LEDテープを接続しているピン番号（M5StickC Plus2のG32端子などを想定）
#define LED_PIN 32
// 接続しているLEDの個数（使用するLEDテープに合わせて変更してください）
#define LED_COUNT 15

// NeoPixelオブジェクトを作成（個数, ピン番号, 色の並び順+通信速度設定）
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);

// ======= UI更新用変数 =======
// 画面の文字情報を更新した最後の時間を記録する変数（処理落ちを防ぐため）
uint32_t lastUiMs = 0;

// -------- 初期設定 (一度だけ実行) --------
void setup() {
  // ---- M5本体の初期化 ----
  auto cfg = M5.config();    // M5の設定情報を取得
  M5.begin(cfg);             // M5デバイスを開始（電源管理などが動きます）
  M5.Display.setRotation(1); // 画面の向きを横長(1)に設定
  M5.Display.setTextSize(1); // 文字サイズを標準に設定

  // ---- LEDの初期化 ----
  strip.begin();            // LED制御を開始
  strip.setBrightness(30);  // 明るさを設定（0〜255）。30くらいが適当です
  strip.show();             // 一旦、設定（初期状態）を反映させて消灯

  // ---- Wi-Fi接続 ----
  M5.Display.print("WiFi Connecting"); // 画面に接続中と表示
  WiFi.mode(WIFI_STA);                 // 子機（ステーション）モードに設定
  WiFi.begin(WIFI_SSID, WIFI_PASS);    // Wi-Fi接続を開始

  // 接続が完了するまでループして待機
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);              // 0.5秒待つ
    M5.Display.print(".");   // 進捗を示すドットを表示
  }

  // 接続完了後の表示
  M5.Display.println("\nConnected!");
  // 自分のIPアドレスを表示（確認用）
  M5.Display.printf("IP: %s\n", WiFi.localIP().toString().c_str());

  // ======= UDP通信の開始 =======
  // 指定したポート番号で、データの待ち受け（リッスン）を開始します
  udp.begin(LOCAL_PORT);
  // 画面に待ち受け開始メッセージを表示
  M5.Display.printf("Listening UDP: %d\n", LOCAL_PORT);
}

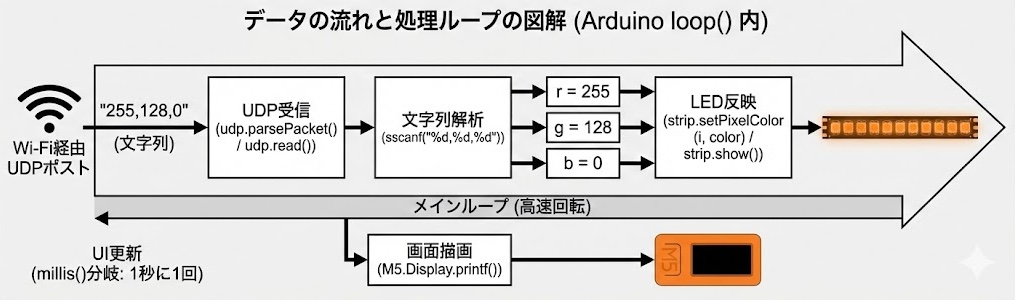

// -------- メインループ (繰り返し実行) --------
void loop() {
  M5.update(); // ボタンなどのハードウェア状態を更新

  // ======= UDP受信処理 =======

  // パケット（データ）が届いているかポストを確認します
  // 戻り値は「届いたデータのサイズ（バイト数）」。0なら届いていない。
  int packetSize = udp.parsePacket();

  // もしデータが届いていたら（サイズが0より大きければ）
  if (packetSize) {
    // データを読み込んで packetBuffer に格納します
    // readの戻り値は実際に読み込めた文字数
    int len = udp.read(packetBuffer, 255);

    // データが正しく読み込めた場合
    if (len > 0) {
      // 文字列の最後には必ず「終端文字(\0)」を付けるルールがあります
      // これをしないと、前の古いデータがゴミとして残ることがあります
      packetBuffer[len] = 0;
    }

    // 受信した文字列 "r,g,b" を解析して、数値の r, g, b に変換します
    int r = 0, g = 0, b = 0;

    // sscanf は文字列から指定したフォーマットでデータを取り出す関数です
    // 戻り値が3なら、3つの変数が正しく読み取れたことを意味します
    if (sscanf(packetBuffer, "%d,%d,%d", &r, &g, &b) == 3) {
      // 数値が0〜255の範囲に収まるように強制します（エラー防止）
      r = constrain(r, 0, 255);
      g = constrain(g, 0, 255);
      b = constrain(b, 0, 255);

      // 人間の目にとって自然な色になるよう、ガンマ補正をかけます
      uint32_t color = strip.gamma32(strip.Color(r, g, b));

      // 全てのLEDに対して同じ色を設定します
      for (int i = 0; i < LED_COUNT; i++) {
        strip.setPixelColor(i, color);
      }

      // 設定した色データを送信し、実際にLEDを光らせます
      strip.show();
    }
  }

  // ======= 画面情報の更新 (1秒に1回) =======
  // 毎回画面を描画すると処理が重くなるので、間引いて実行します
  uint32_t now = millis(); // 現在時刻を取得

  // 前回の更新から1000ミリ秒（1秒）以上経過していたら
  if (now - lastUiMs >= 1000) {
    lastUiMs = now; // 最終更新時刻を更新

    // カーソル位置を指定（上から100ピクセル目あたり）
    M5.Display.setCursor(0, 100);

    // 受信した最後の文字列データを画面に表示（デバッグ用）
    // 末尾の空白は、前の文字が長かった場合に消すためのパディング
    M5.Display.printf("UDP Packet: %s   \n", packetBuffer);

    // Wi-Fiの電波強度（RSSI）を表示
    M5.Display.printf("RSSI: %d dBm", WiFi.RSSI());
  }
}
