3Dモデルをデザインする

計測した寸法を元に、Tinkercadを使ってデザインしていきます。

デザインのポイント

  • M5stickCplus2がぴったり収まるように、計測した寸法より少しだけ余裕を持たせます（0.2mm〜0.5mm程度）。
  • ベルトを通すための穴を開けます。ベルト幅に合わせて、ぴったりとフィットするように設計します。

※ ここからは経験がものを言う気がします。一応作成までのステップは紹介しますが、土田はモデリング経験が非常に浅いので、もっと上手いモデリング方法はたくさんあると思います。得意な方は、以下のステップに拘らずに進めてもらっても構いません。

土台基礎づくり

まずは土台の基礎から作成していきます。
今回は足し算のイメージで作っていこうと思います・

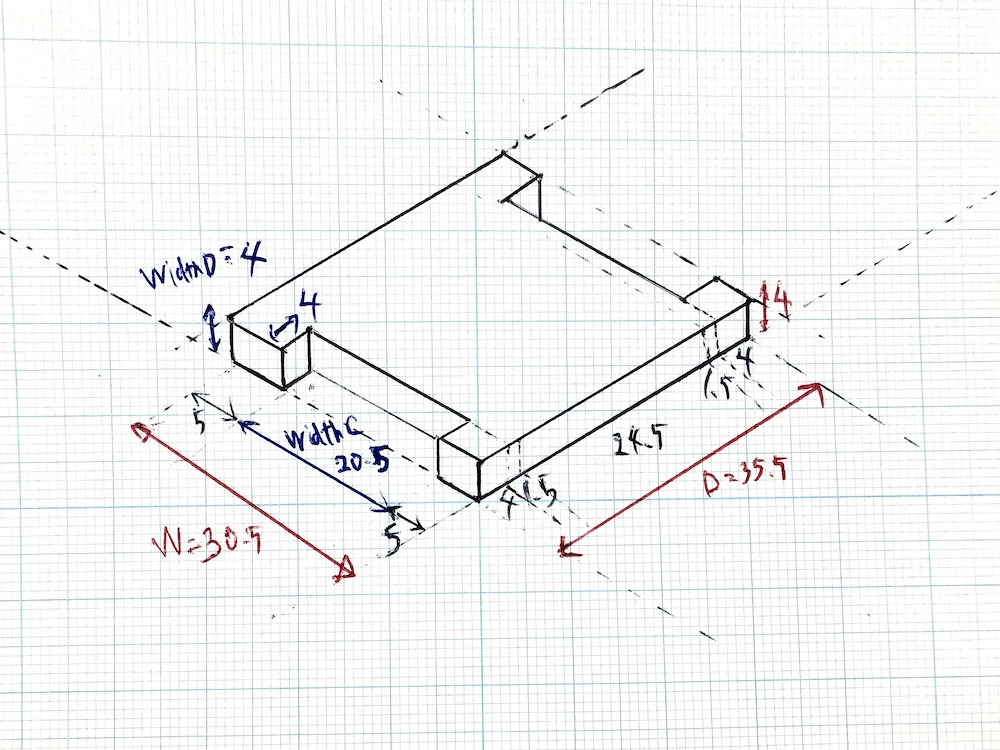

削り出し前の立方体のサイズを決定します。
土台の厚みは4mm（widthD）で、ベルトを掴む部分の長さは4mm（widthD）、M5を掴むフックの厚みは1.5mmと決定しました。

それでは立方体をTinkercadに設置してサイズを調整しましょう。グリッドは1.0mmにしてます 0.5mmまで扱っているので0.5mmが良さそうです。
