高感度な非指向性振動センサーです。

モジュールが安定している状態では回路がオンとなり、出力はハイレベルです。動きや振動が発生すると、回路が一時的に断たれ、出力はローレベルになります。同時に、ご自身のニーズに応じて感度を調整することも可能です。

https://wiki.seeedstudio.com/Grove-Vibration_Sensor_SW-420

M5StickC Plus2 × Grove Vibration Sensor（SW-420）

（直挿し・即動作）

1. 準備

  • M5StickC Plus2
  • Grove – Vibration Sensor（SW-420）
  • Groveケーブル

2. 接続

  • Grove端子にそのまま挿す
  • 以上

※前の Magnetic Switch と同じ

3. 動作の考え方（1行）

  • 静止中：HIGH
  • 揺れた瞬間：LOW（一瞬）

👉「揺れたら 0 になるスイッチ」

4. 最小サンプルコード（画面表示）

#include <M5Unified.h>

const int VIB_PIN = 32;   // Grove端子（SDA側）

void setup() {
  M5.begin();
  pinMode(VIB_PIN, INPUT);
  M5.Display.setTextSize(2);
}

void loop() {
  int v = digitalRead(VIB_PIN);

  M5.Display.setCursor(0, 0);
  if (v == LOW) {
    M5.Display.println("STABLE    ");
  } else {
    M5.Display.println("VIBRATION!");
  }

  delay(50);
}

5. 確認方法

  1. 書き込み

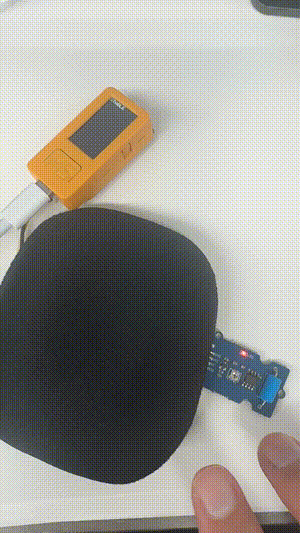

  2. 本体を 軽くトントン する
    • STABLE → VIBRATION!
      が一瞬でも出れば成功

6. 感度調整（重要）

  • 基板上の 青い可変抵抗（VR1） を回す
    • 時計回り：鈍感
    • 反時計回り：敏感

👉 授業では

「反時計回りに回しすぎると常に反応する」
だけ言えば十分

7. よくあるハマりどころ

Q. ずっと反応しない

  • 可変抵抗が鈍感すぎ
    → 少しずつ反時計回りに回す

Q. 常に反応する

  • 敏感すぎ
    → 時計回りに戻す

8. 注意（1行だけ）

Grove端子は5Vです。今回は簡単のため直挿ししています。

（※前回と同じ注意書きでOK）

9. 何に使える？

  • 振ったら反応する ウェアラブル入力
  • 落下・衝撃検知
